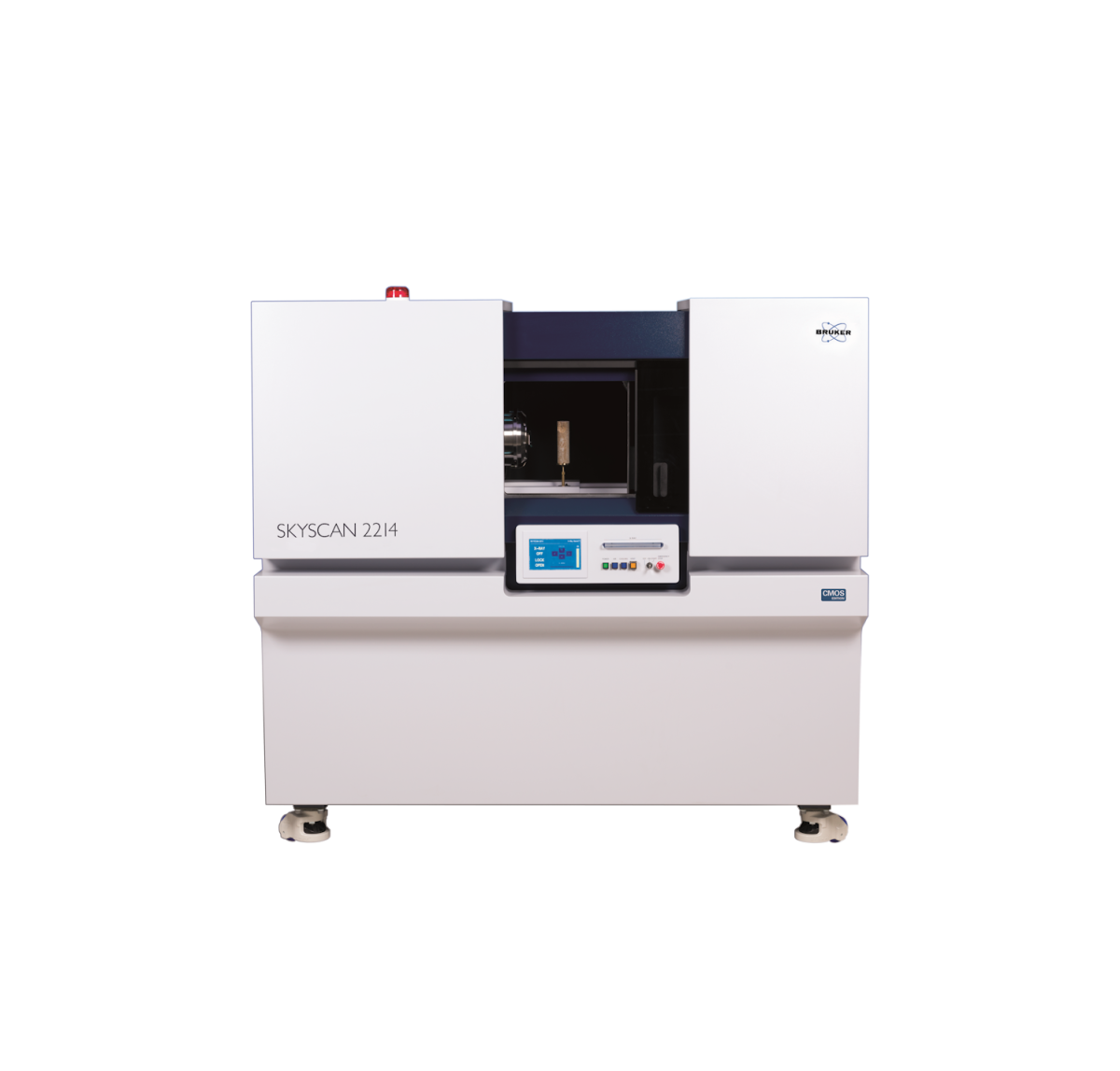

XRM 3D Микроскоп Bruker SKYSCAN 2214
3D-рентгеновская микроскопия (нанотомография).

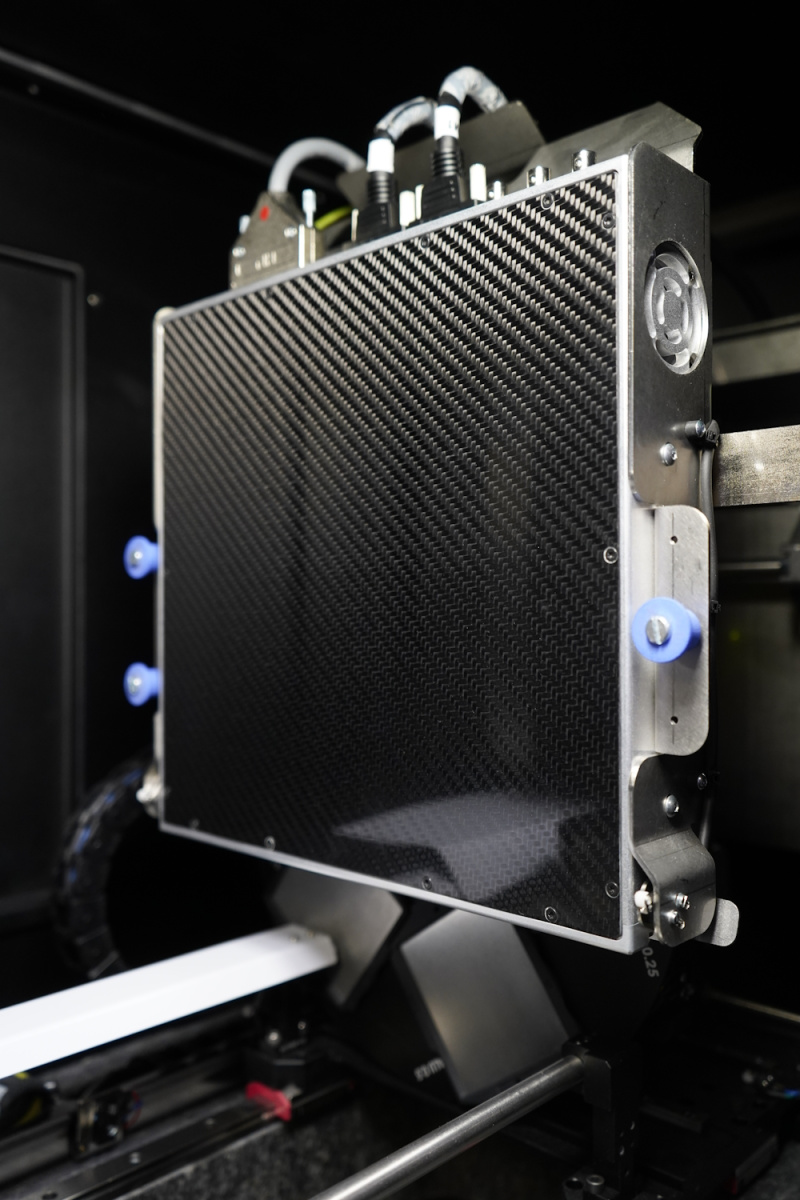

Больше, ярче, контрастнее! Мощный источник, большой CMOS детектор: разрешение <500 нм. Позволяет соотносить данные, полученные на разных уровнях увеличения, без необходимости перемещения образца между разными установками. Лёгкий и удобный анализ мелких включений, толщины слоёв и размеров волокон.
От макроструктур до нанообъектов! Рентгеновский микроскоп SKYSCAN 2214 CMOS обеспечивает широкий диапазон размеров объектов и пространственного разрешения в одном приборе, позволяя выполнять расширенную 3D-визуализацию и точное моделирование геологических материалов в нефтегазовой отрасли, композитов, литиевых батарей, топливных элементов, электронных узлов, а также проводить доклинические исследования ex-vivo (визуализация легких, васкуляризация опухолей).
Прибор обеспечивает сканирование и неразрушающую 3D-реконструкцию внутренней микроструктуры объектов диаметром >300 мм и субмикронное разрешение для малых образцов.

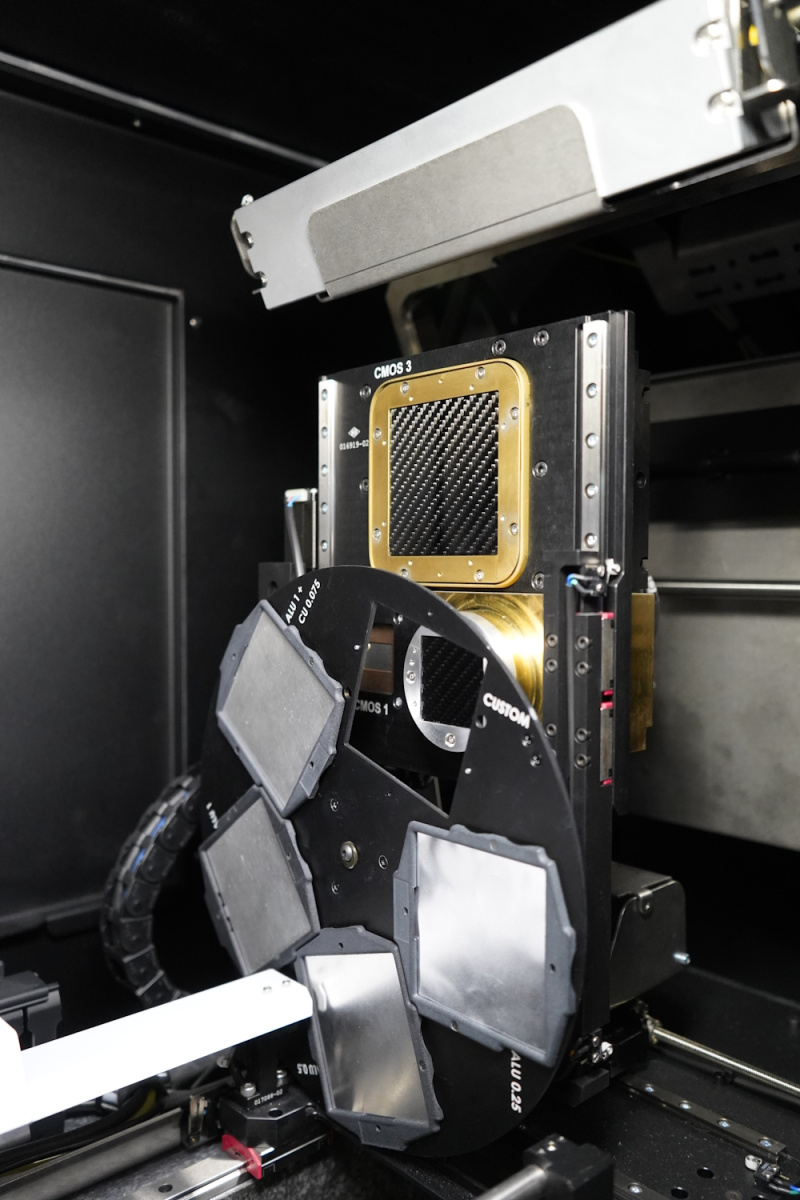

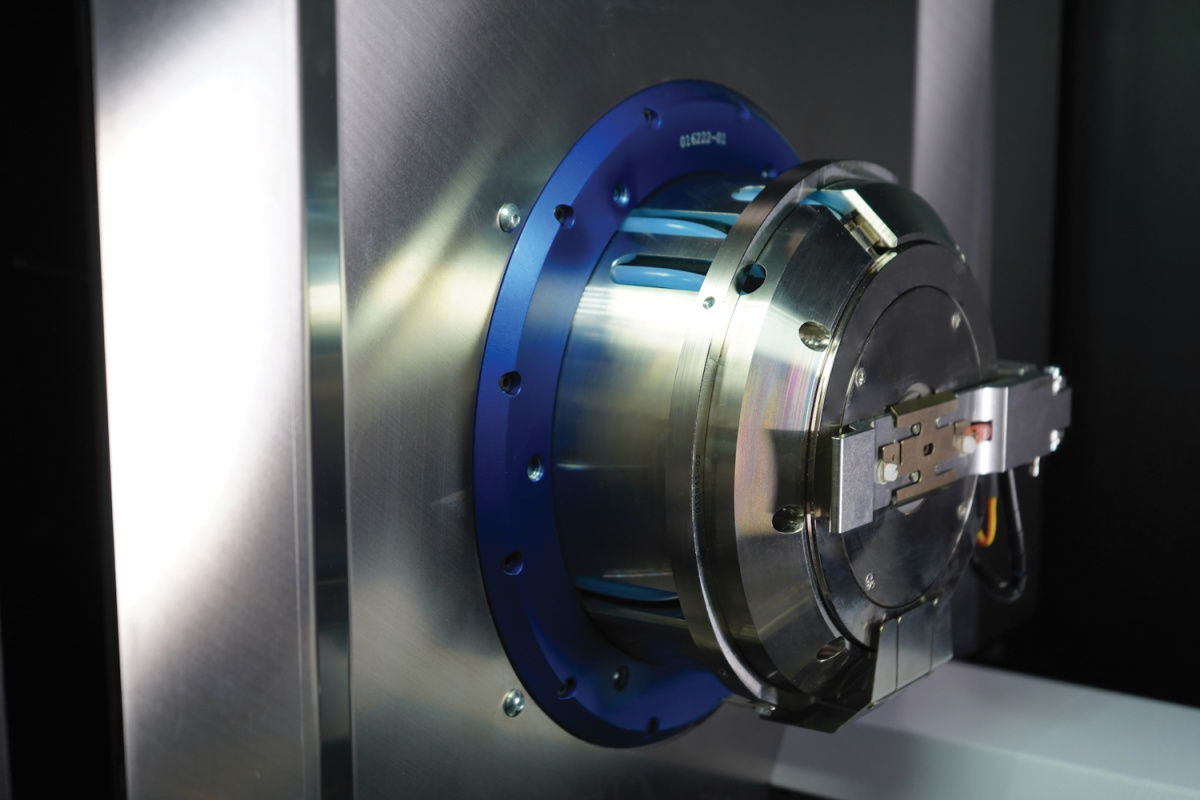

Система оснащена рентгеновским источником просвечивающего типа открытого типа с размером пятна <0,5 мкм и алмазным окном. Поддерживает установку до четырех детекторов. Автоматически изменяемая геометрия сбора данных и фазово-контрастное усиление обеспечивают максимальное качество при минимальном времени сканирования.
SKYSCAN 2214 комплектуется ПО 3D.SUITE. Пакет включает реконструкцию с ускорением на ГП, 2D/3D морфологический анализ, поверхностную и объемную визуализацию.

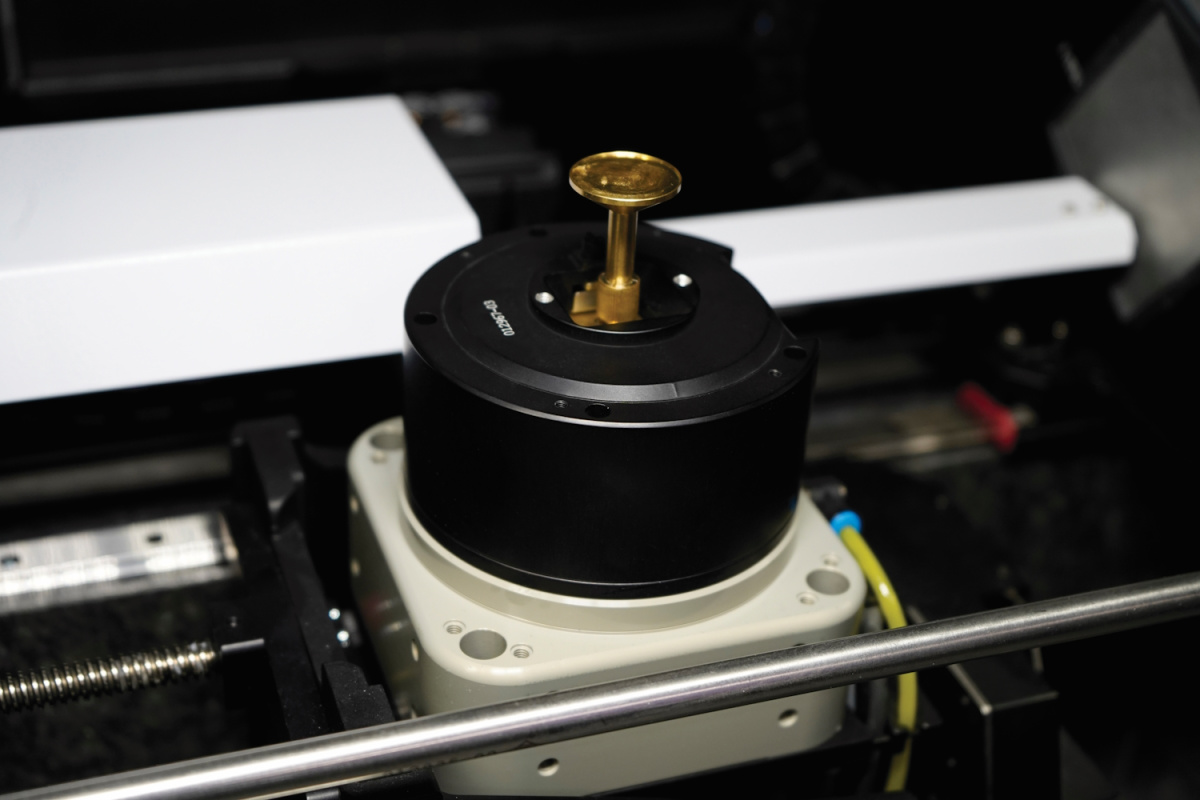

Предметные столики (платформы для образцов) Bruker предназначены для испытаний на сжатие с усилием до 4400 Н и на растяжение до 440 Н. Все приставки автоматически обмениваются данными через вращающийся столик системы без использования кабелей. ПО позволяет настраивать эксперименты сканирования по расписанию.
Столики для нагрева и охлаждения Bruker обеспечивают температуру до 80 ºC или на 30 ºC ниже температуры окружающей среды. Аналогично другим приставкам, дополнительные подключения не требуются, распознавание происходит автоматически. Эти приставки позволяют исследовать образцы в условиях, отличных от нормальных, для оценки влияния температуры на микроструктуру.
ПО для реконструкции:
-
NRECON — Преобразование 2D-проекционных изображений в 3D объемные
-
ПО для анализа:
-
DATAVIEWER — Послойный просмотр 3D-объемов и совмещение 2D/3D-изображений
-
CTVOX — Реалистичная визуализация методом объемного рендеринга CTAN — 2D/3D-анализ и обработка изображений
-
CTVOL — Визуализация поверхностных моделей для экспорта в САПР или для 3D-печати
